Mikropfähle in Tiefgarage –
Egerkingen (CH)

Mikropfähle in der Tiefgarage Egerkingen (CH)

In Egerkingen im Kanton Solothurn wurde ein Bestandsgebäude bis auf die bestehende Tiefgarage zurückgebaut. Auf dieser Tiefgarage entsteht ein Neubau. Für die neuen Wandscheiben war eine erdbebengerechte Gründung erforderlich. Im Auftrag der Stämpfli AG Bauunternehmung stellten wir dafür verpresste Mikropfähle innerhalb der Tiefgarage her.

Projektziel

Ziel war die Herstellung einer Pfahlgründung für neue Wandscheiben des Neubaus. Zur Aufnahme der Horizontallasten aus Erdbeben wurden die Pfähle schräg mit ca. 30° Neigung ausgeführt.

Geologie und Hydrogeologie

Baugrund: stark steiniger Kies

Grundwasser: ab ca. 7 m

Projektherausforderungen

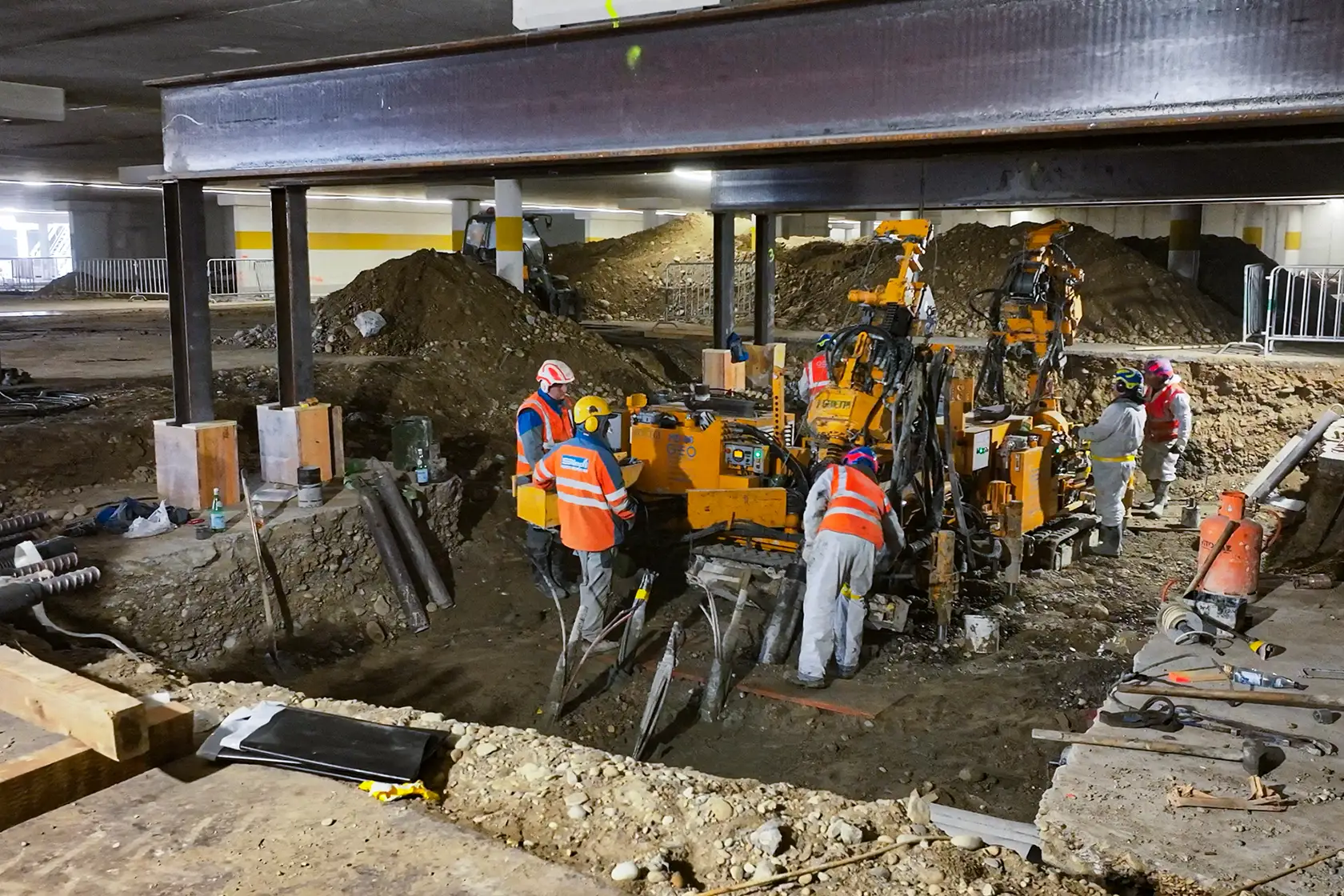

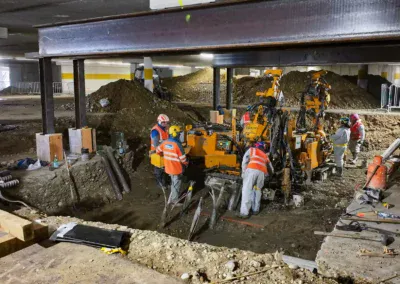

Die Arbeiten fanden vollständig im Inneren der Tiefgarage statt. Die geringe Arbeitshöhe von ca. 3,0 bis 3,5 m, enge Zufahrten und begrenzte Rangierflächen bestimmten die Ausführung und Logistik. Zusätzlich waren die Randbedingungen aus Baugrund und Grundwasser zu berücksichtigen.

Für die Einhaltung der Abgasgrenzwerte im geschlossenen Bauwerk kamen Motoren der Emissionsstufe V zum Einsatz; die Tiefgarage wurde während der Arbeiten bewettert.

Technische Umsetzung

Bohrverfahren: verrohrtes Schneckenbohrverfahren

DN / Bohrdurchmesser: 178 mm

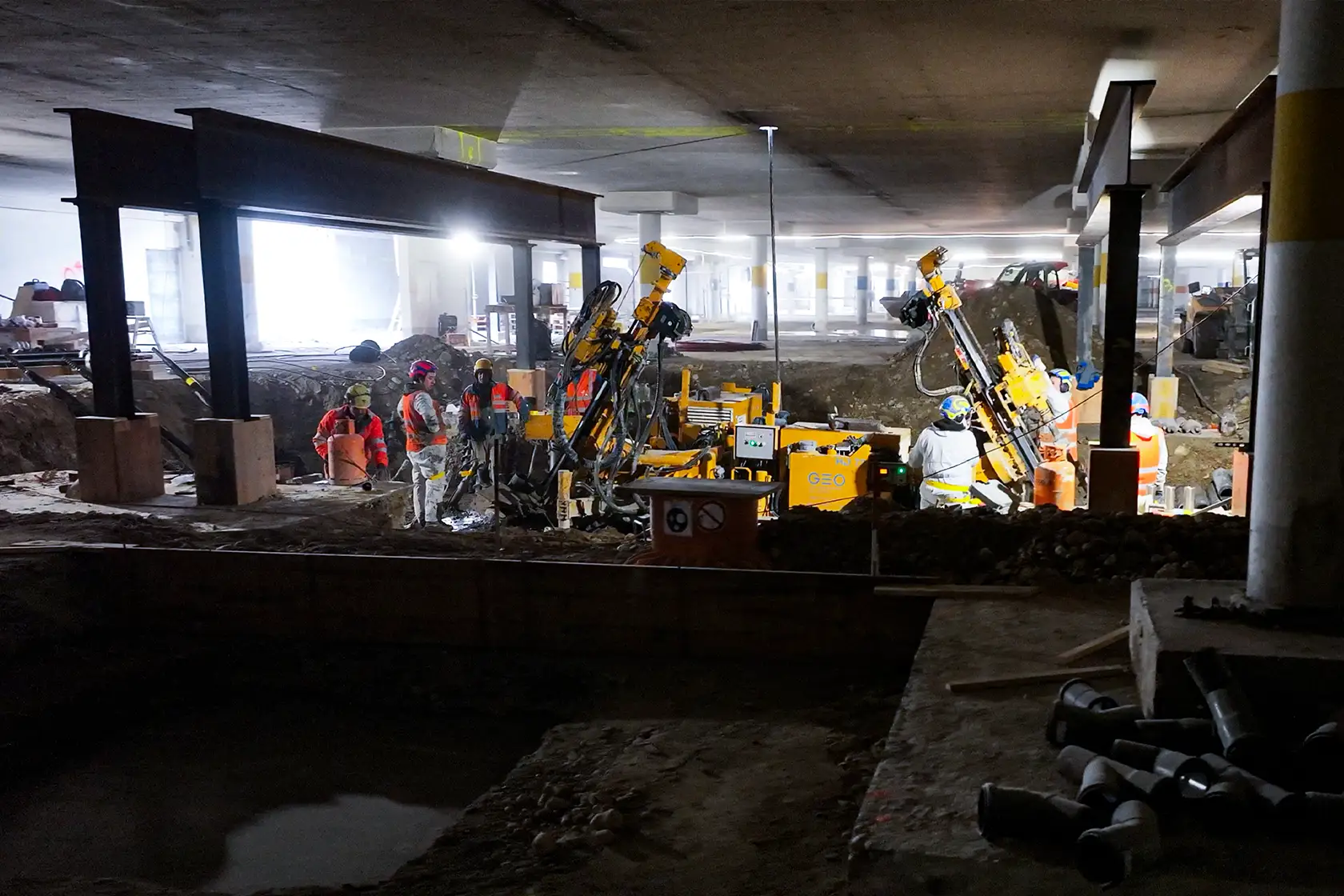

Pfahlsystem: 64 Stk. verpresste Mikropfähle

Längen: bis 16 m

Neigung: ca. 30°

Tragglied: GEWI Ø 63,5 mm

Korrosionsschutz: doppelter Korrosionsschutz

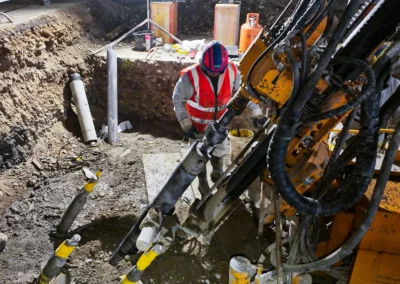

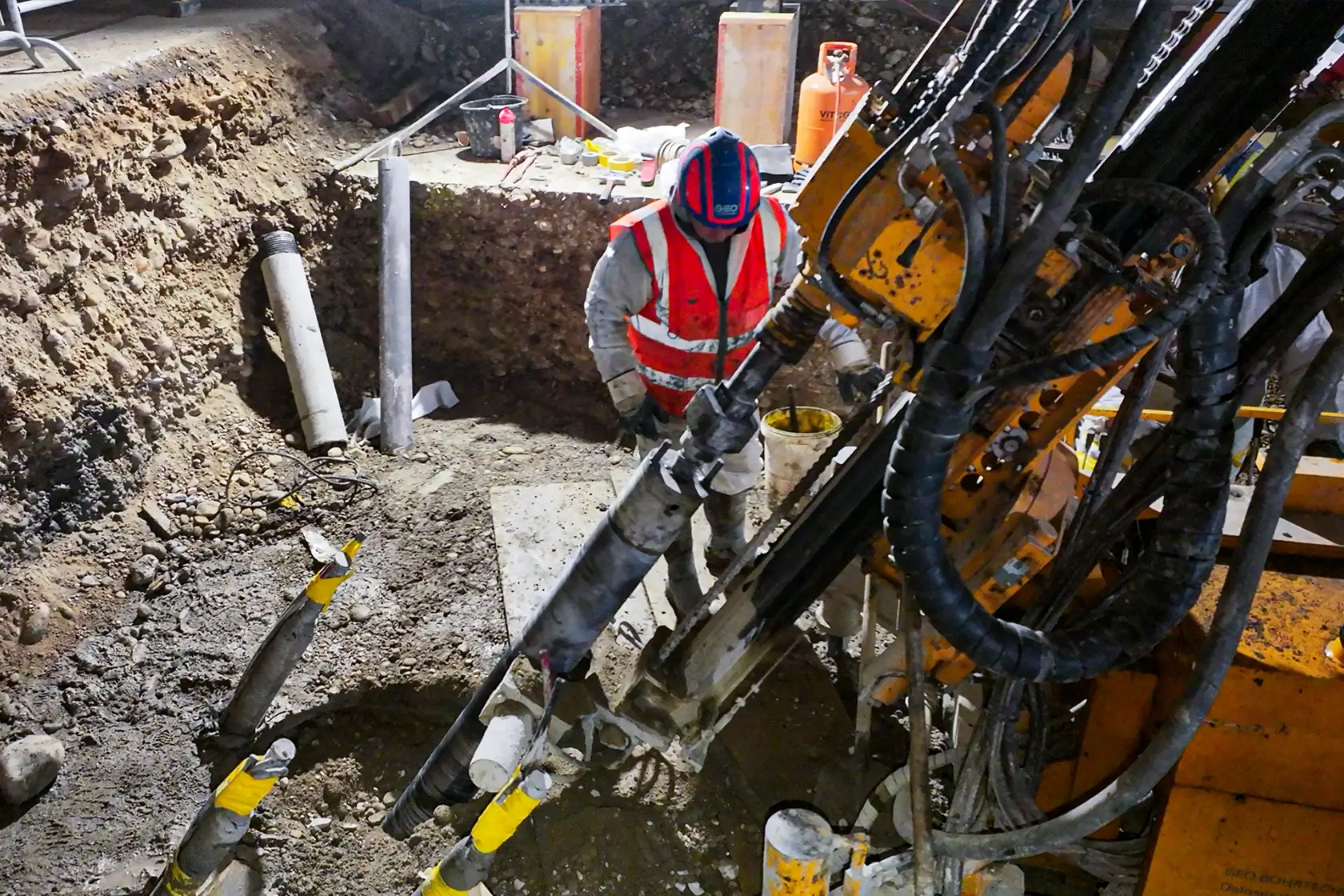

Einbau der Tragglieder in Schusslängen à 2,5 m mit Wechsellastmuffen

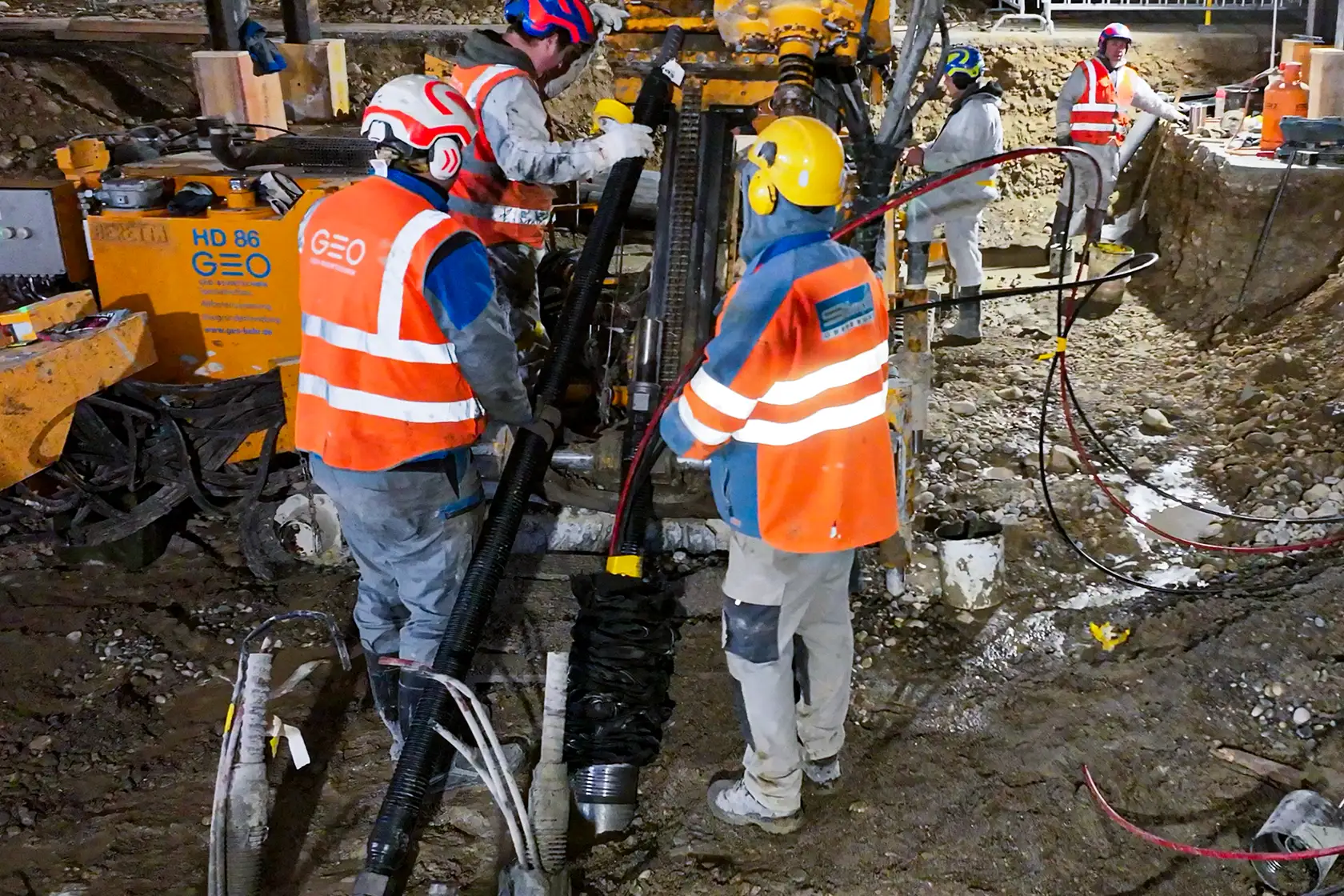

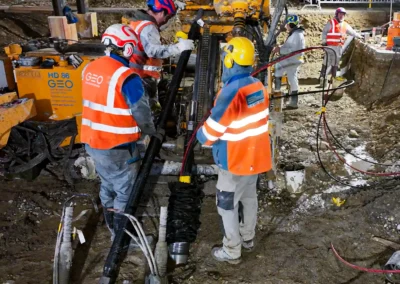

Einsatz von Nachverpressschläuchen zur gezielten Nachverpressung je Pfahl

Montage eines stabilen Strumpfes zur Begrenzung von Zementabfluss und zur Kontrolle der Verpressmengen im steinigen Kies

Gerätetechnik / Logistik

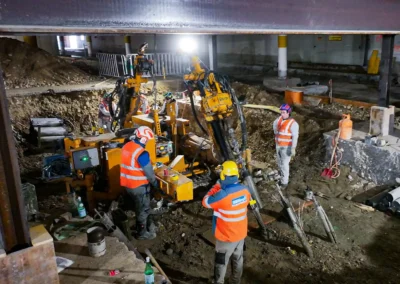

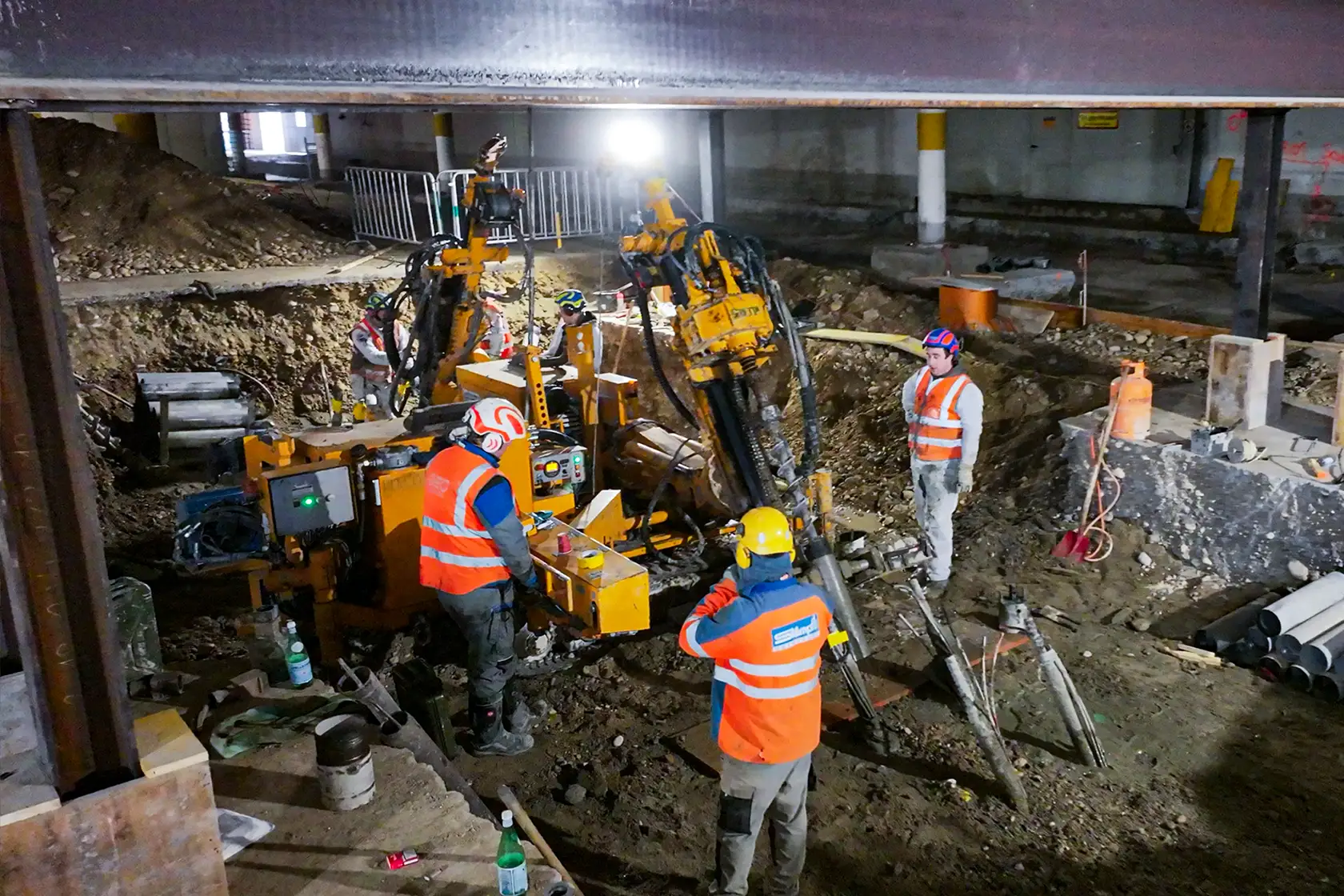

Zur Erreichbarkeit der Bohrstellen über den Voraushub kamen Kleinbohrgeräte HD70 und HD80 zum Einsatz. Das ausreichend große Raupenfahrwerk ermöglichte das sichere Befahren steiler Böschungen. Für mögliche technische Ausfälle wurden zusätzliche Kleinbohrgeräte als Reserve bereitgestellt. Die Mobilisierung erfolgte mit kurzer Vorlaufzeit inklusive Verzollung und Mitarbeiterentsendung; Unterstützung vor Ort leistete die CDS Maverick GmbH.

Ergebnis
Mit den hergestellten 64 schräg eingebauten, verpressten Mikropfählen steht die Gründung für die neuen Wandscheiben des Neubaus zur Verfügung – ausgeführt unter beengten Bedingungen innerhalb der Tiefgarage und bei anspruchsvollem Baugrund.
