Spezialtiefbau – Anker
Thyssen-Krupp-Elevator
Testturm Rottweil
Steckbrief
Menge Bodennägel: 200
Durchmesser: 140 mm
Tiefe: 5–10 m
Geologie: Festgestein
HIGHLIGHTS
- Verrohrte Bohrungen DN300 mm mit HD60 im Keller
- Zuwegung über Treppenabgänge
- Probebelastungen bis 1200 kN Prüflast
Projektbeschreibung
Testturm Rottweil
Mit 246 Metern ist der TK Elevator Testturm in Rottweil eines der höchsten Bauwerke Deutschlands und ein Teststandort für Hochgeschwindigkeitsaufzüge, die mit bis zu 18 Metern pro Sekunde unterwegs sind. Der Turm bietet zudem die höchste öffentlich zugängliche Aussichtsplattform Deutschlands und ist bereits heute ein Wahrzeichen der Stadt. Die Erstellung der Baugrube war Teil des Gesamtprojekts.
Die Herausforderung:

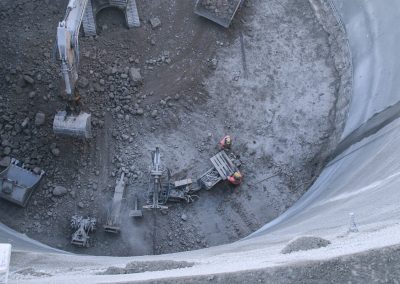

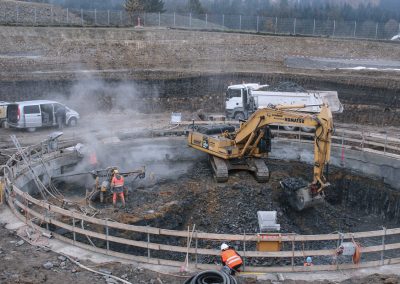

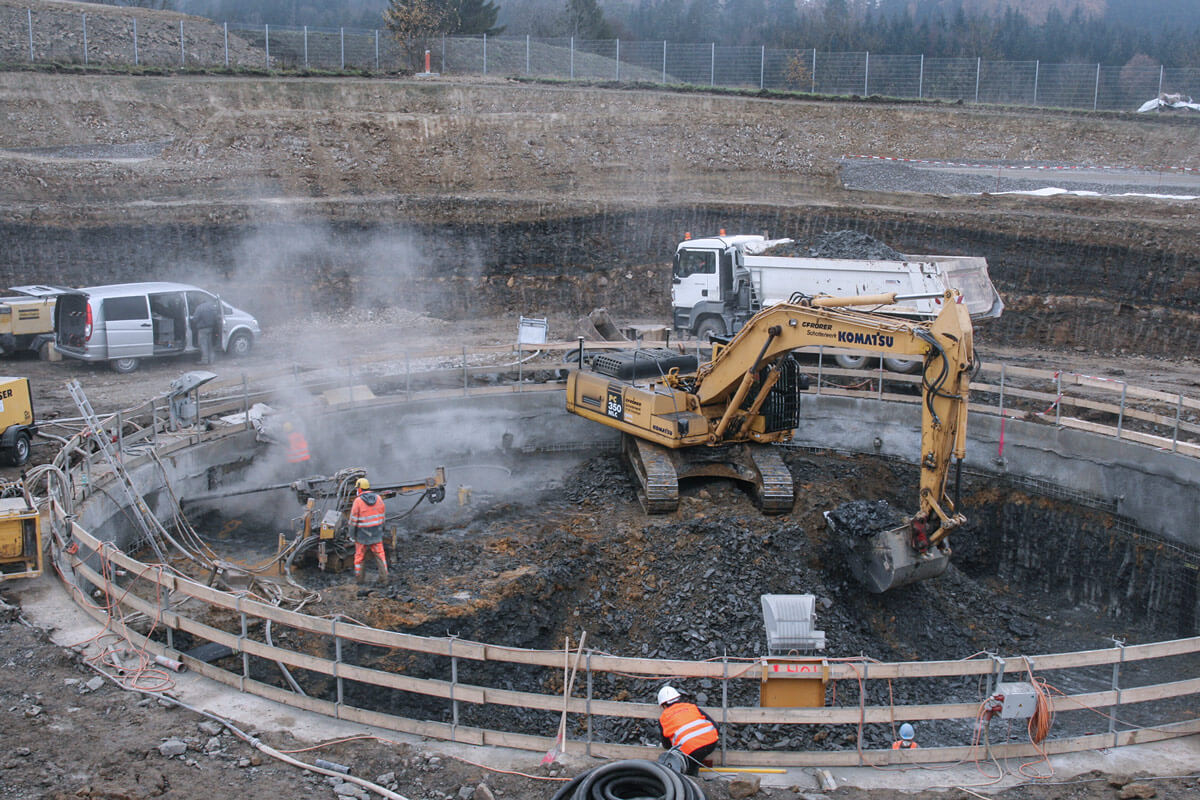

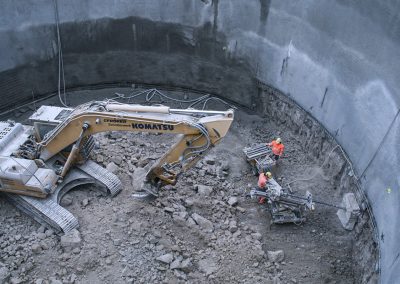

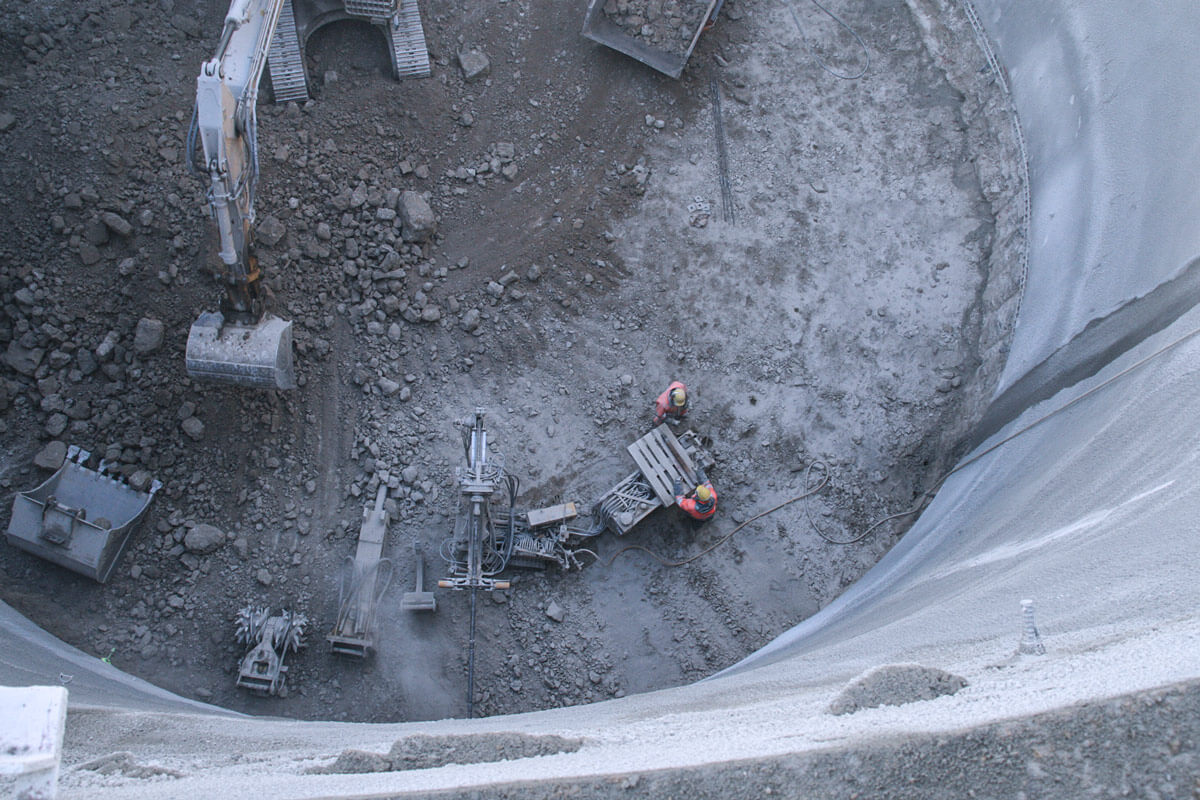

Die kreisförmige Baugrube mit 50 m Durchmesser reichte bis 25 m Tiefe. Dafür mussten insgesamt 30.000 m³ Boden und Fels ausgehoben werden – das entspricht dem Wasserinhalt von rund 70 durchschnittlichen Schwimmbecken. Der Baugrund aus Lettenkeuper und einer darunterliegenden Schicht Muschelkalk erforderte eine sorgfältige Sicherung der Baugrubenwandungen mit Spritzbetonverbau. Zusätzlich mussten auf der Baugrubensohle mögliche Hohlräume im Kalksteinuntergrund erkundet werden, um die Standsicherheit der Gründung sicherzustellen.
Unsere Lösung:

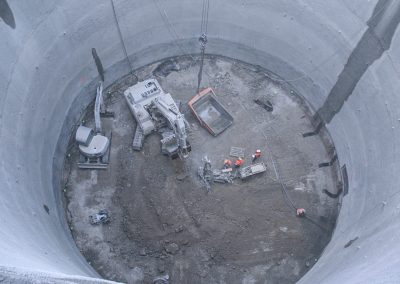

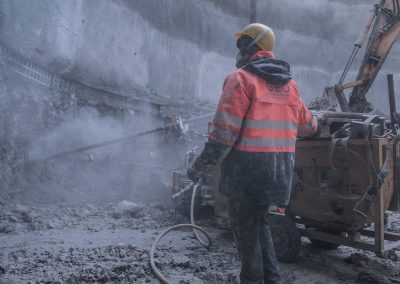

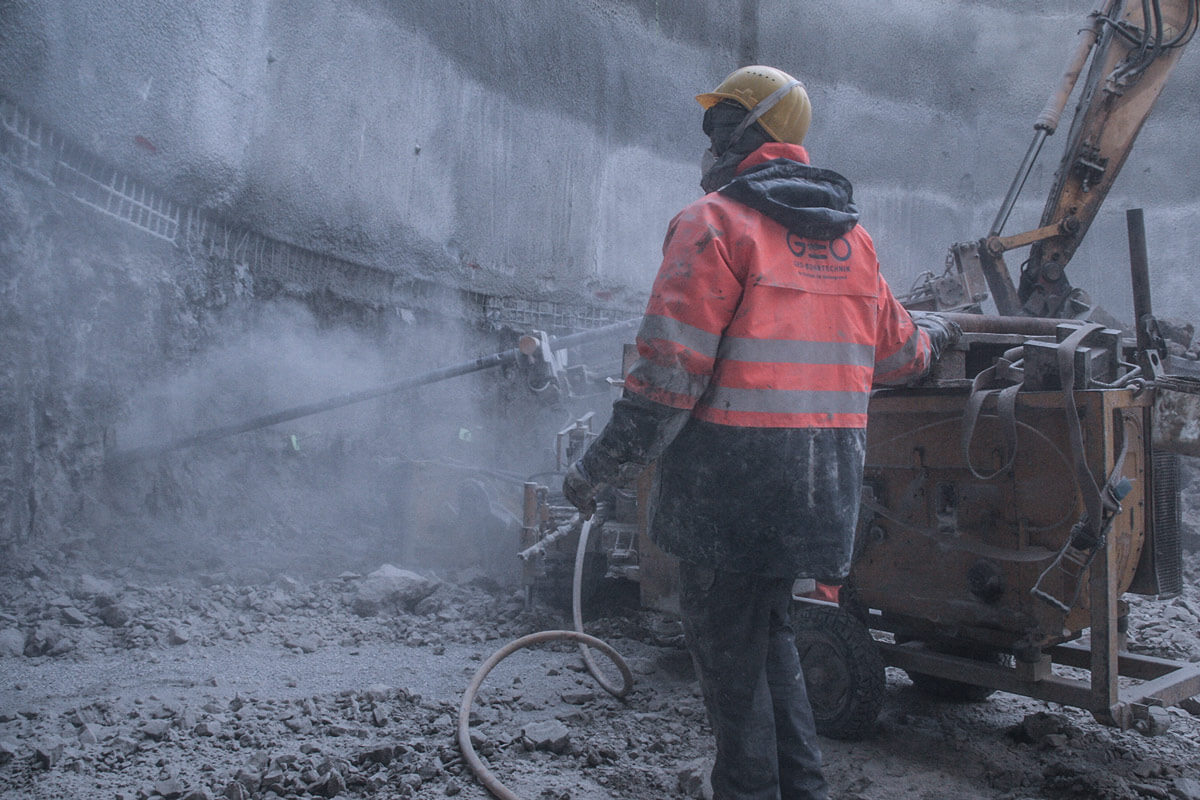

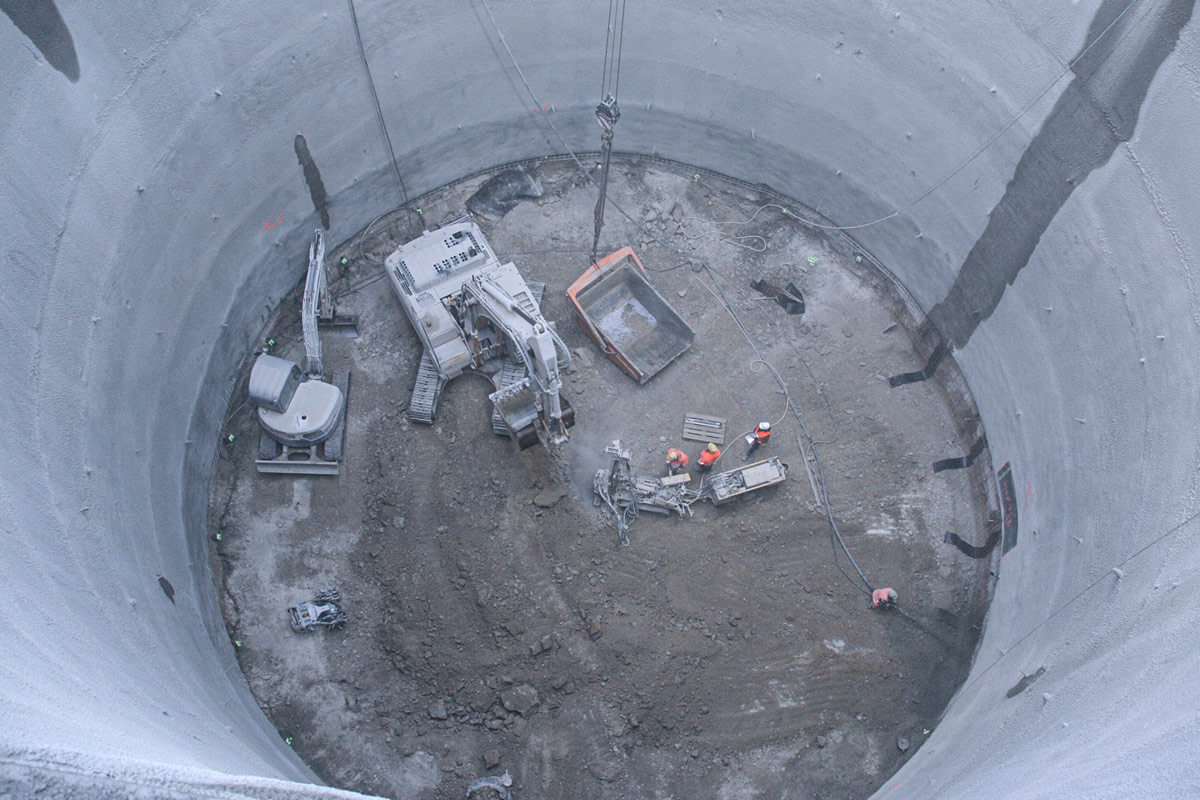

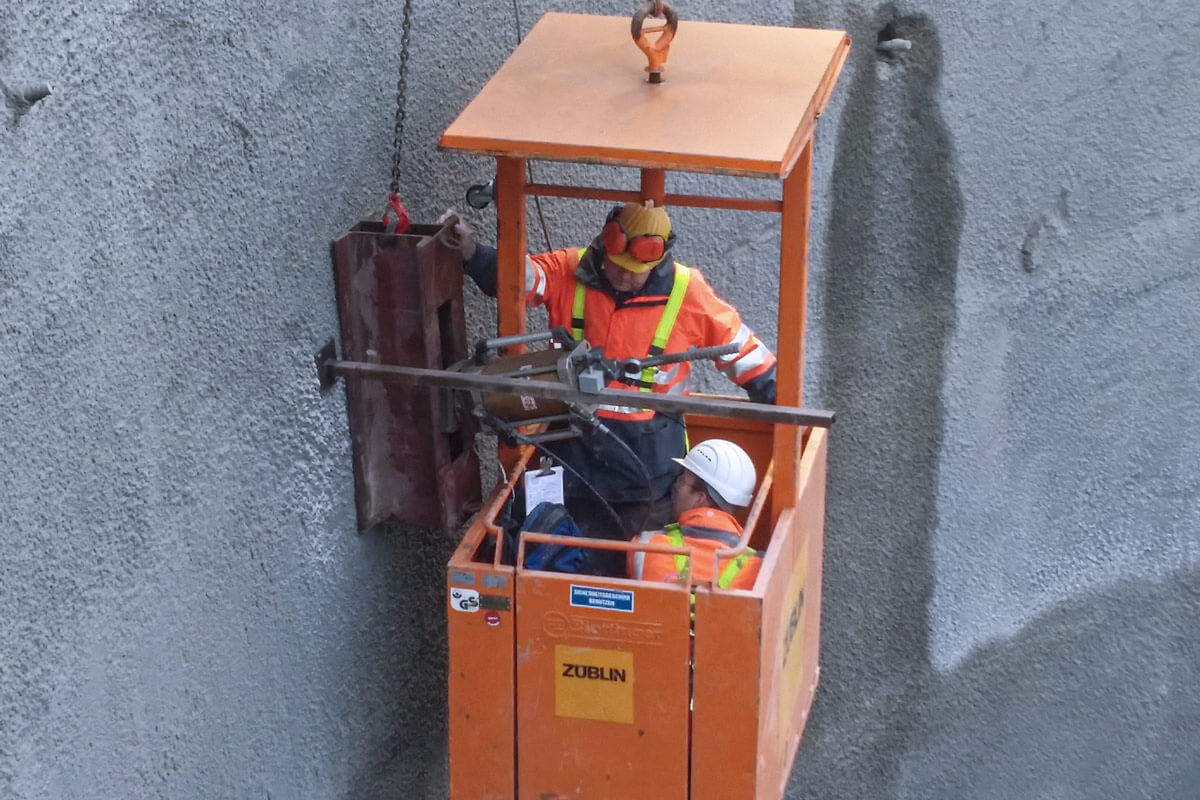

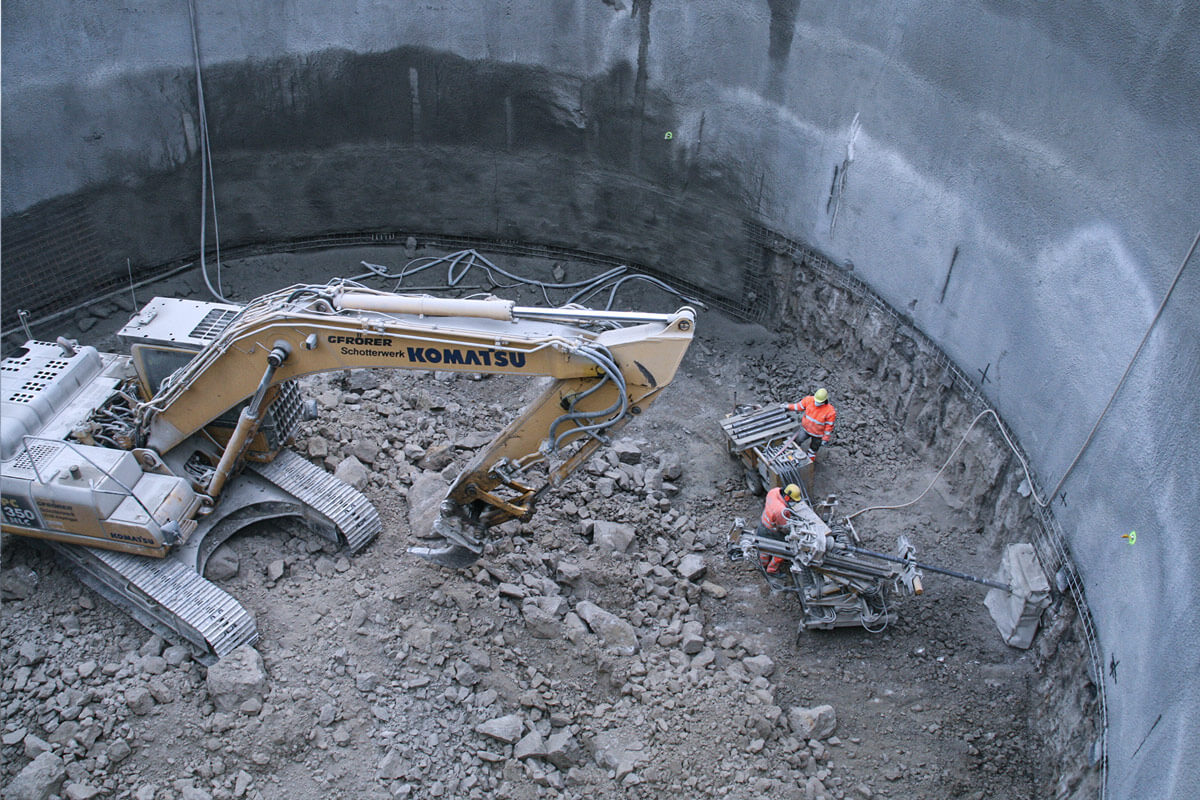

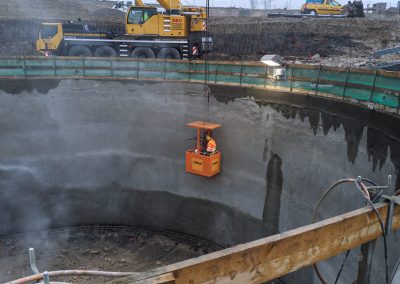

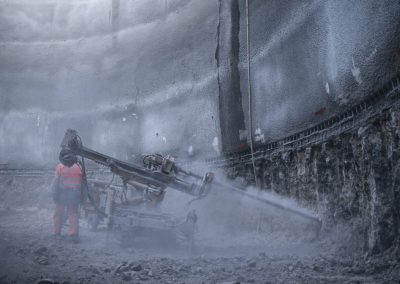

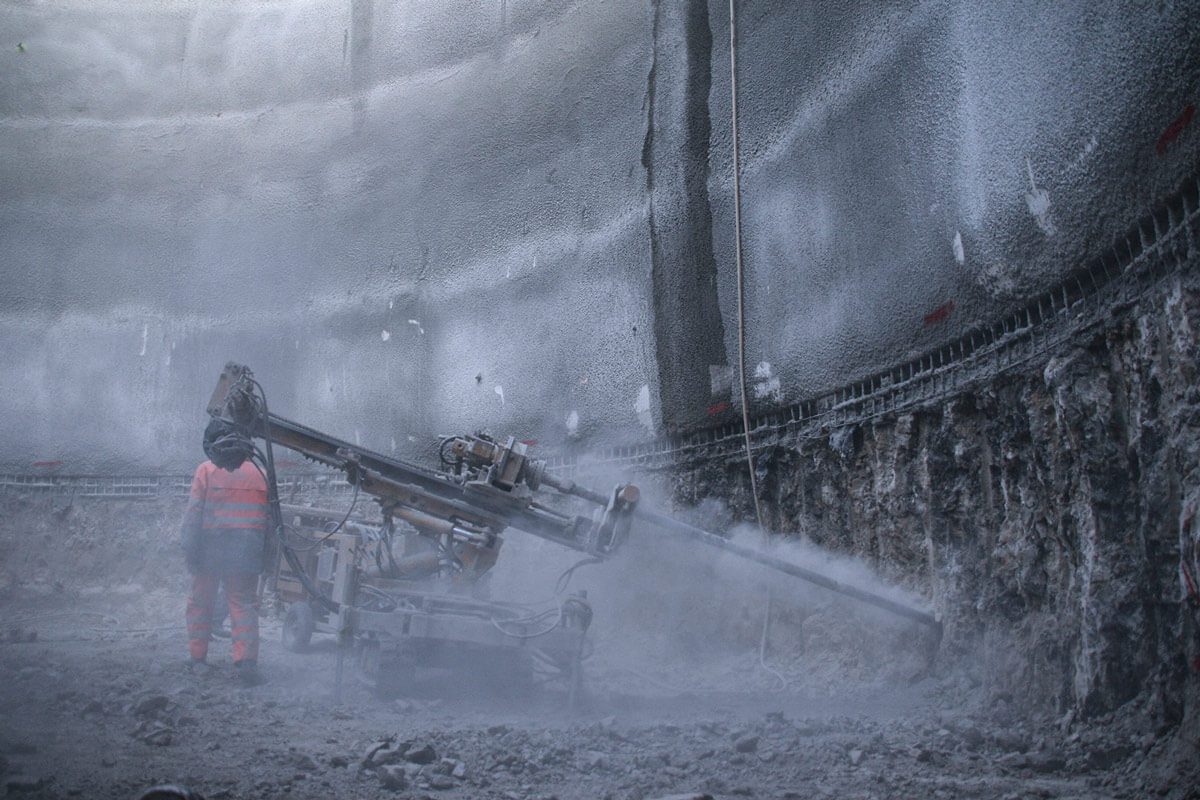

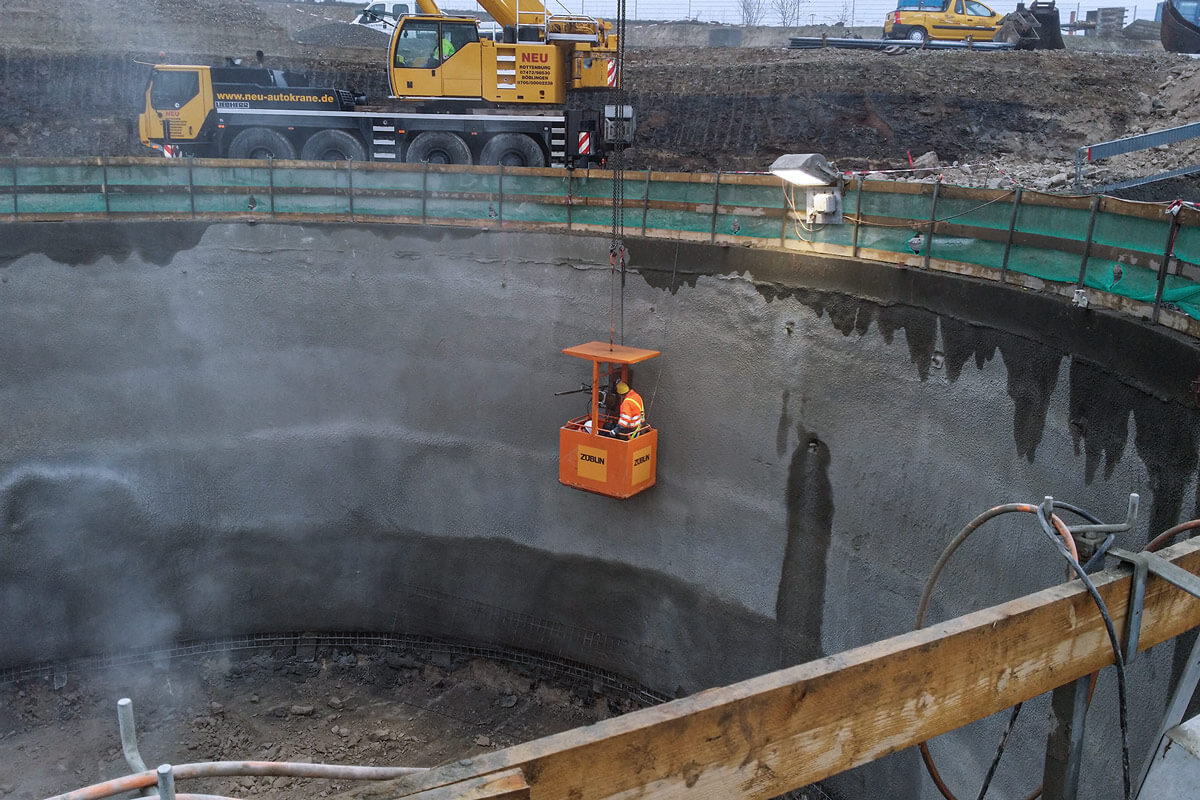

200 Bodennägel wurden zur Erstellung des Spritzbetonverbaus gebohrt und die Baugrubenwandungen damit planmäßig gesichert. Auf der Sohle wurden Tastbohrungen zur Erkundung von Hohlräumen abgeteuft.
